Ремонт DCP-L2540

В данной статье показываем на примерах как ремонтируется Brother DCP-L2540 и его собратьев. Восстанавливаем печку (термоблок), меняем ролики захвата из кассеты, меняем тормозную площадку (площадка отделения) и восстанавливаем драм-картридж DR-2335.

Современный лазерный принтер — это сложная система, где выход из строя одной детали неизбежно вызывает цепную реакцию. То, что пользователь видит как "плохо печатает и зажевывает бумагу", для инженера является чётким диагностическим набором, указывающим на конкретные узлы. Ремонт принтера Brother DCP-L2540, представленный в данном кейсе, — это не история о замене одной сломанной детали, а показательный пример системного восстановления, необходимого после долгого периода эксплуатации без обслуживания.

Счётчик устройства превысил 200 000 отпечатков, что является солидным ресурсом. Однако отсутствие планового ТО привело не к одной, а к целому комплексу проблем, каждая из которых проявлялась в дефектах печати и замятиях.

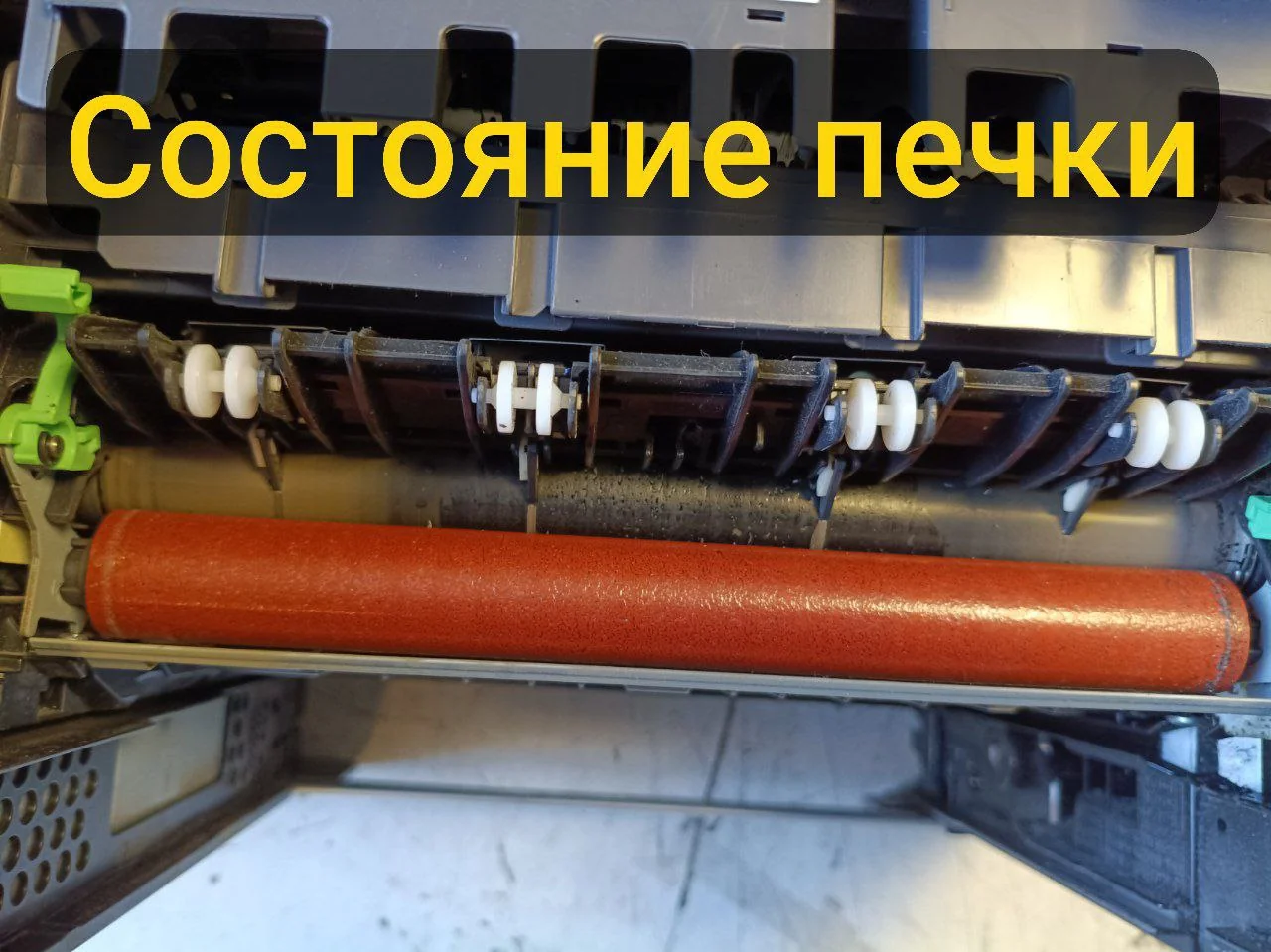

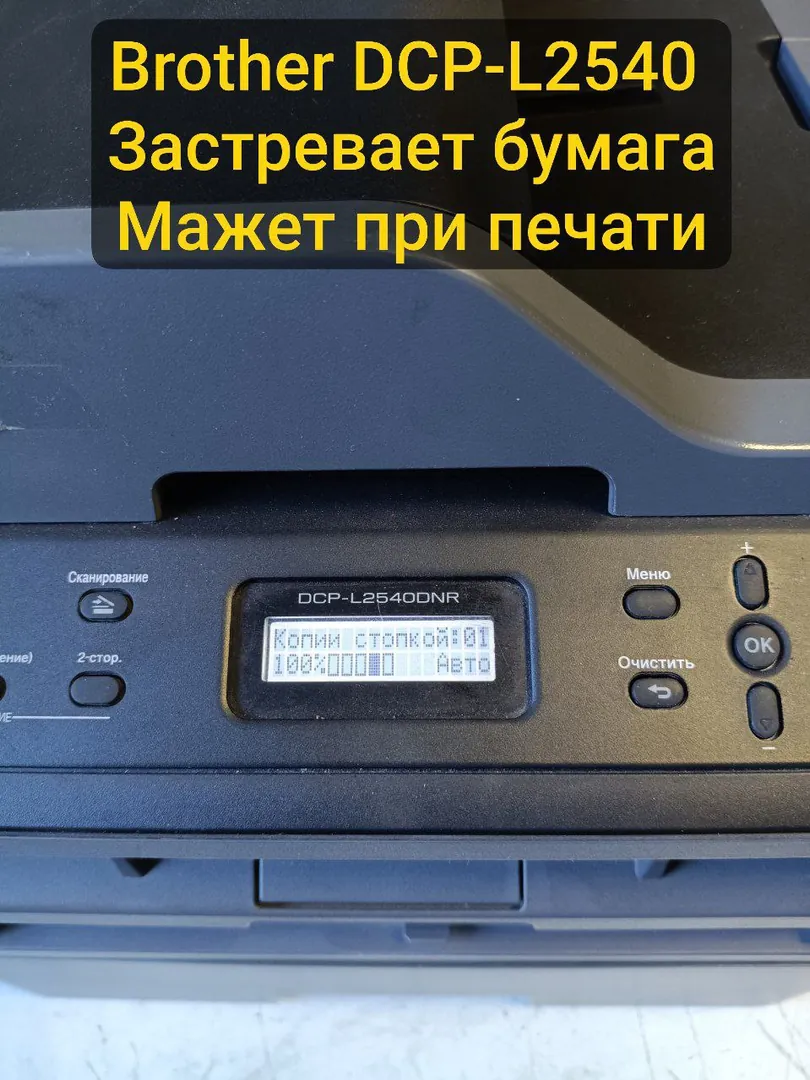

Проблема: Замятия в выходном лотке, нестабильное закрепление тонера, на отпечатках наблюдались вертикальные серые полосы по центру, повторяющееся изображение.

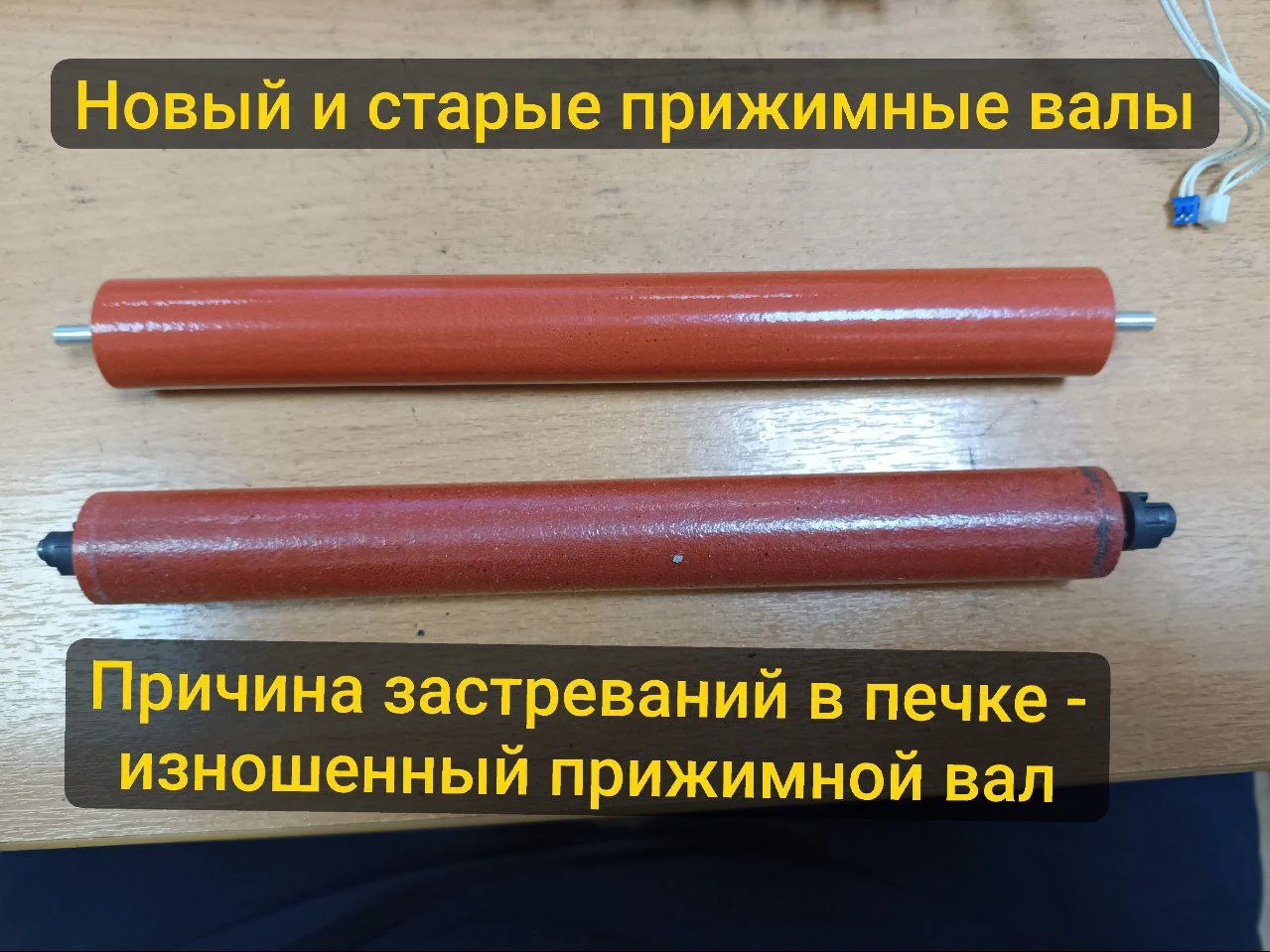

Причина: Дефект имел двойную природу. Во-первых, износ прижимного вала и его бушингов (втулок) привёл к недостаточному нажиму на бумагу. Тефлоновый вал проскальзывал, не протягивая лист. Во-вторых, термодатчик, загрязнённый налипшим тонером, передавал некорректные данные о температуре. Контроллер, пытаясь компенсировать "недостаток" нагрева, перегревал термоблок. Это вызывало не только дефекты изображения, но и риск преждевременного износа тефлонового вала.

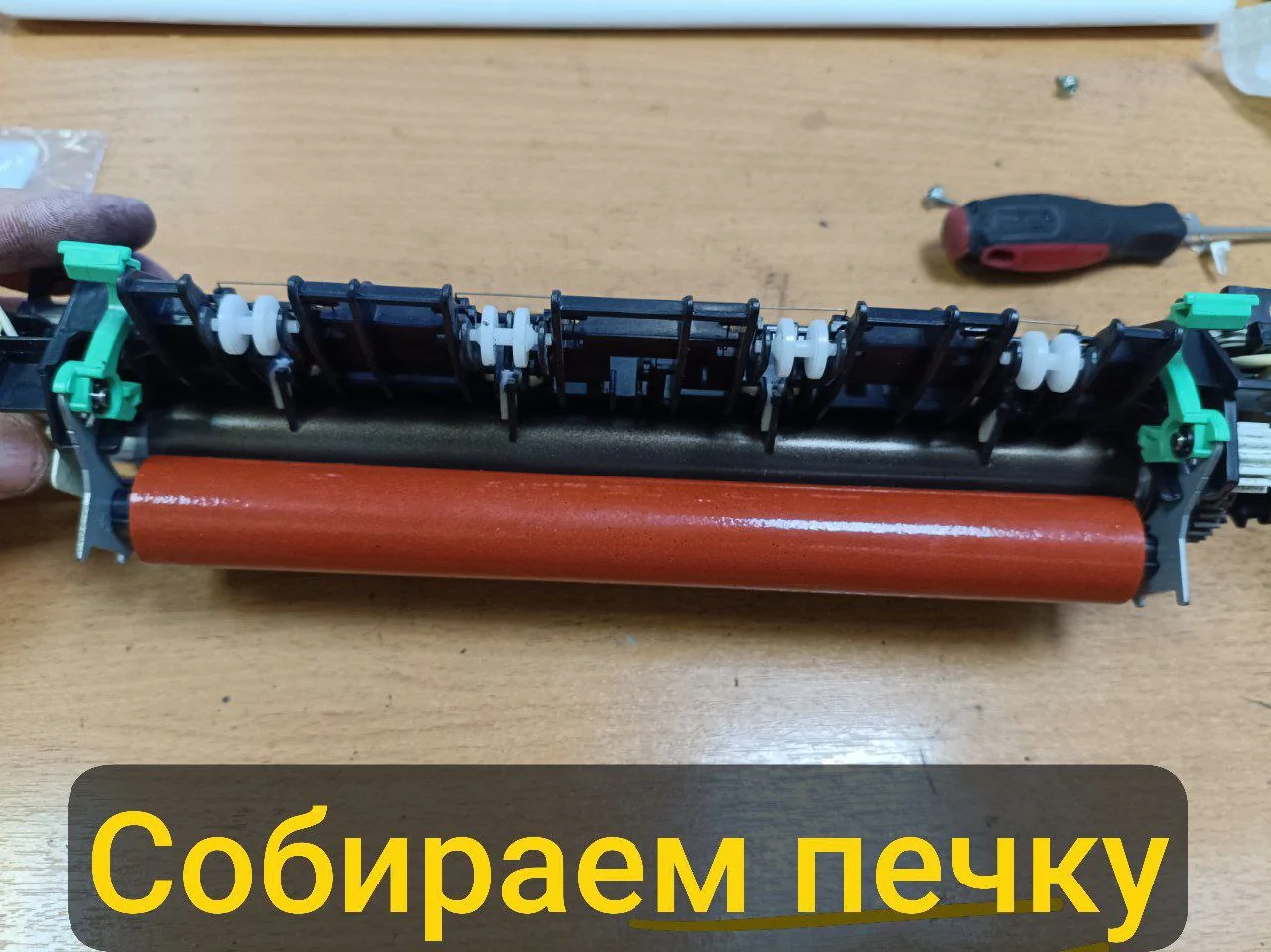

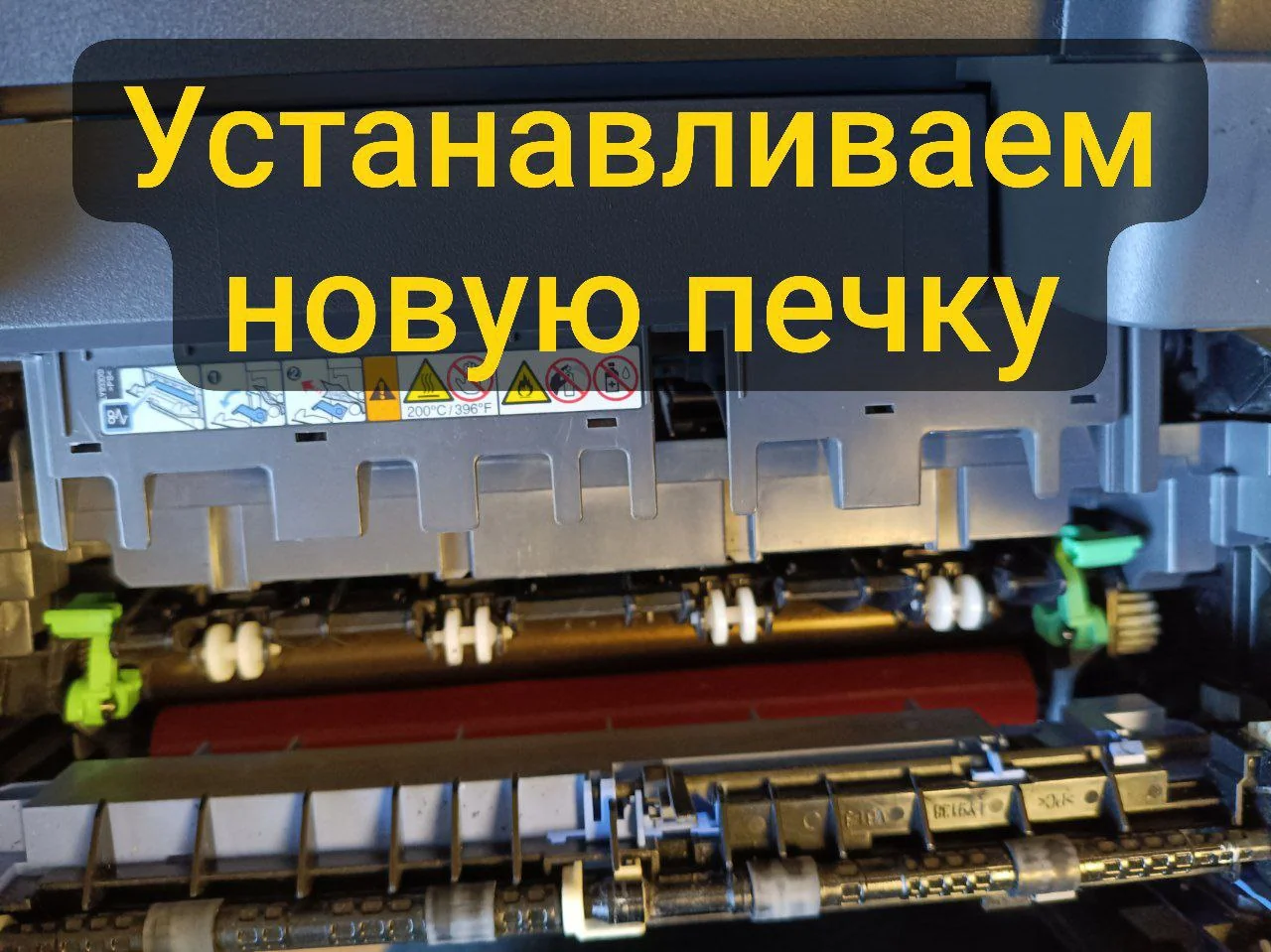

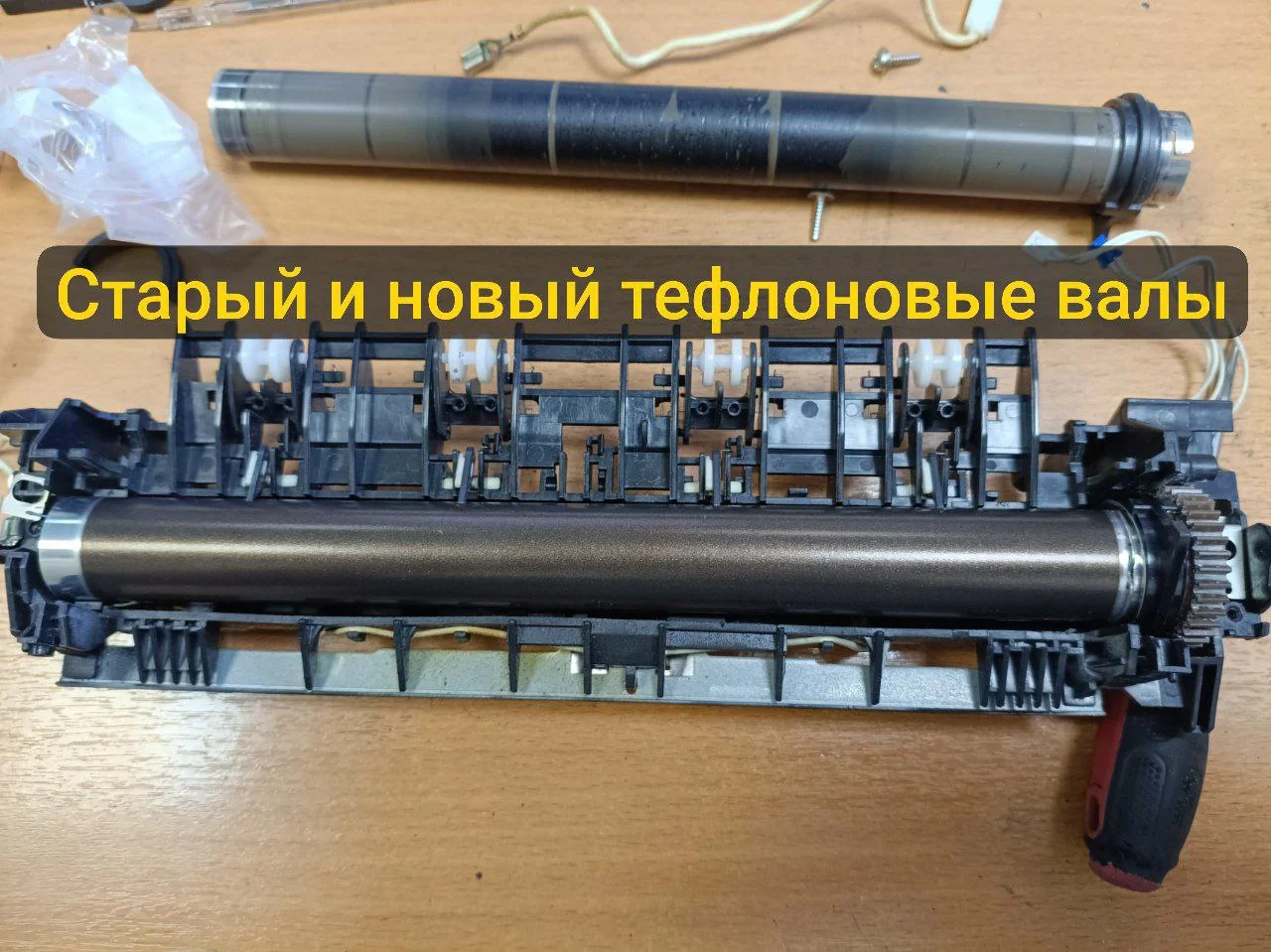

Решение: Полная разборка термоблока с заменой тефлонового вала, прижимного вала и бушингов. Механическая чисткатермодатчика. Этот этап устранил замятия и обеспечил правильный температурный режим.

Проблема: Принтер не захватывал бумагу, зажевывал её на входе.

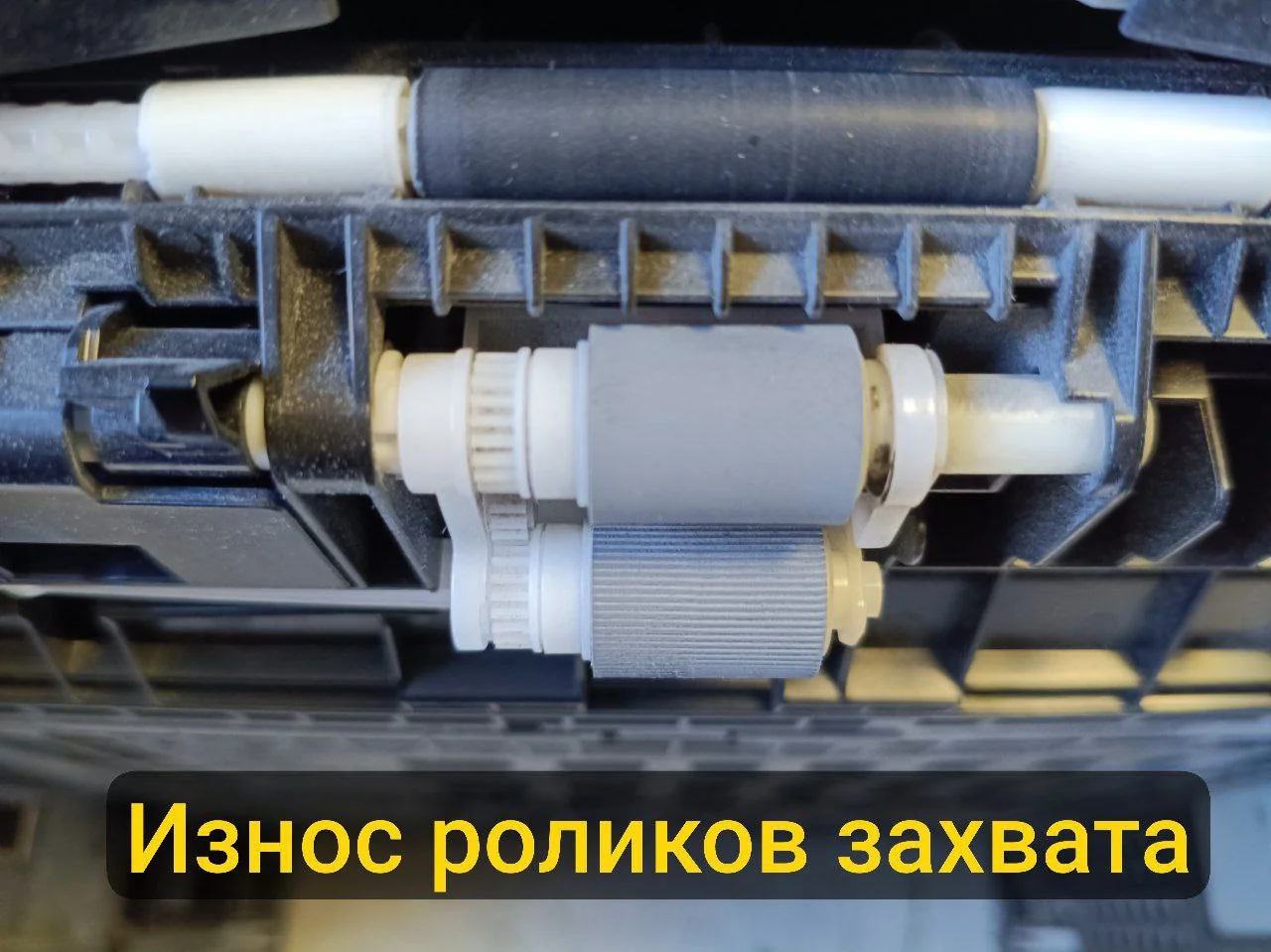

Причина: Ролики захвата полностью утратили эластичность и сцепление с бумагой из-за естественного износа и загрязнения. Тормозная площадка (площадка отделения), предотвращающая подачу нескольких листов, также износилась до абразивного состояния.

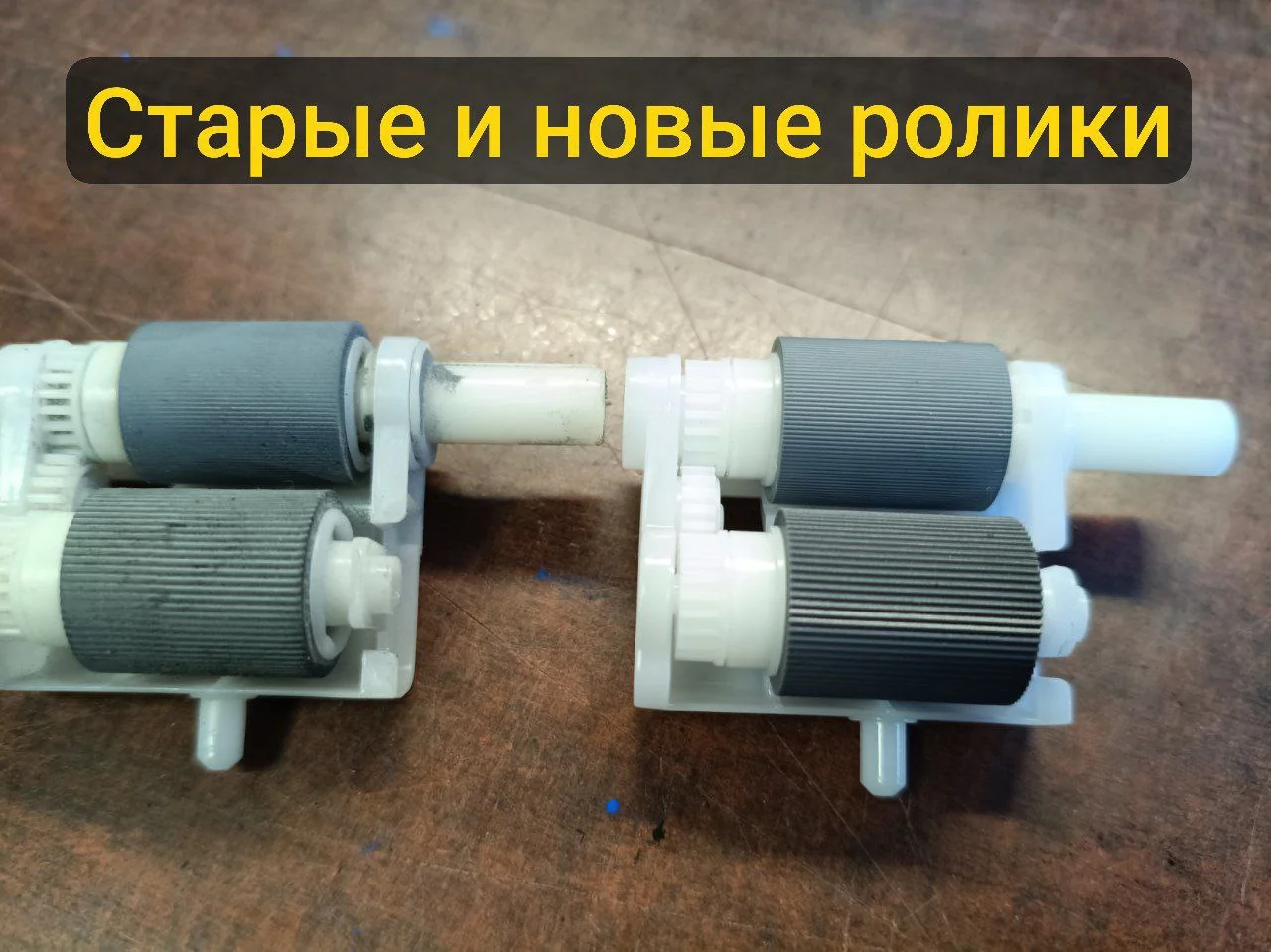

Решение: Замена комплекта роликов захвата и тормозной площадки. Это восстановило бесперебойную подачу бумаги даже из полного лотка.

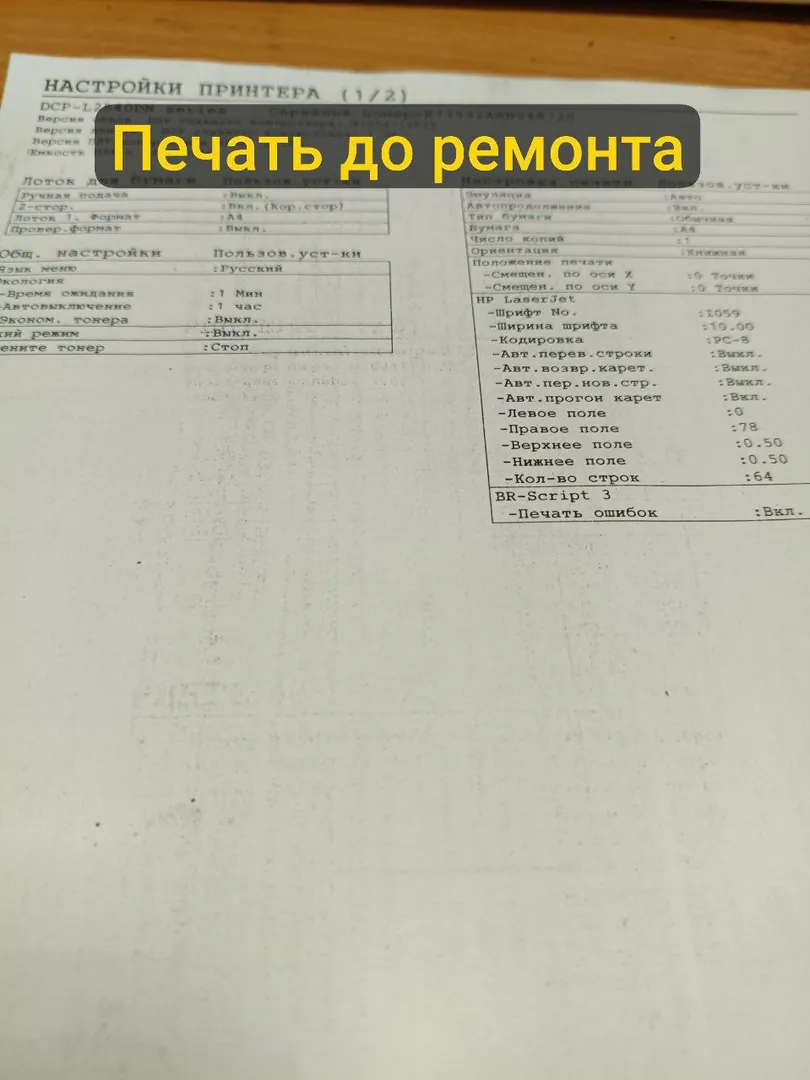

Проблема: Общий серый фон и "размазывание" текста.

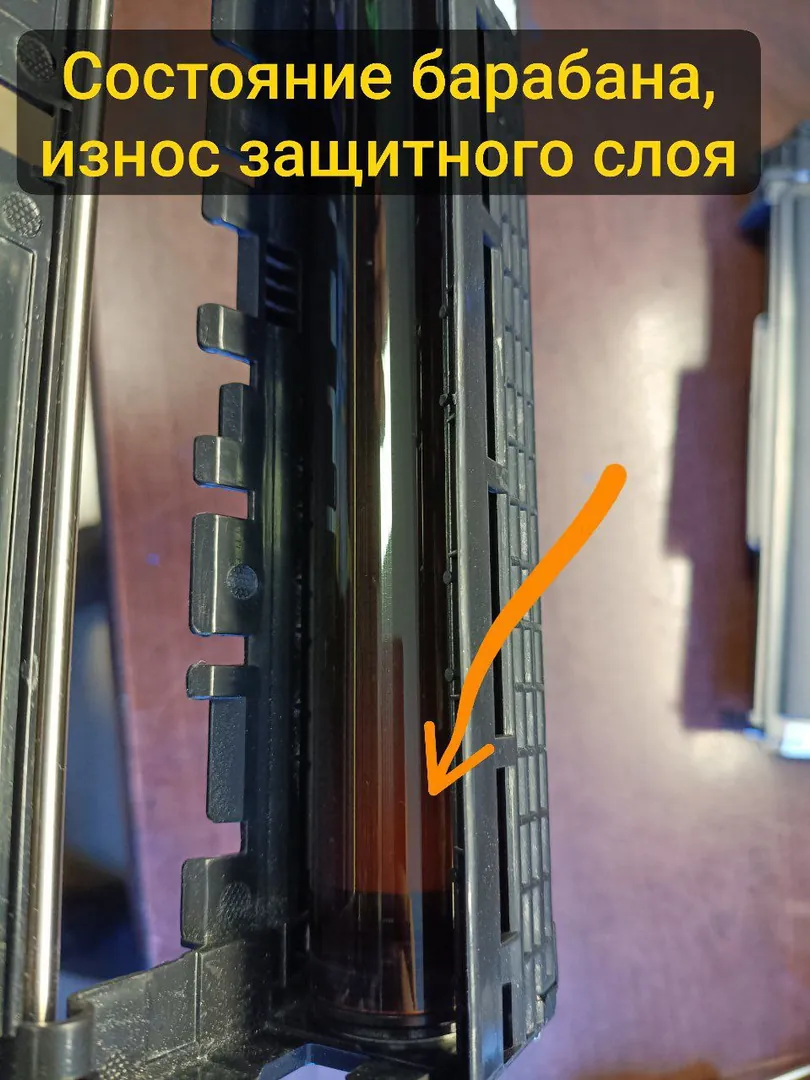

Причина: Фотобарабан (фотовал) исчерпал свой ресурс. Его защитный слой был стёрт, что приводило к утечке заряда и неправильному переносу тонера.

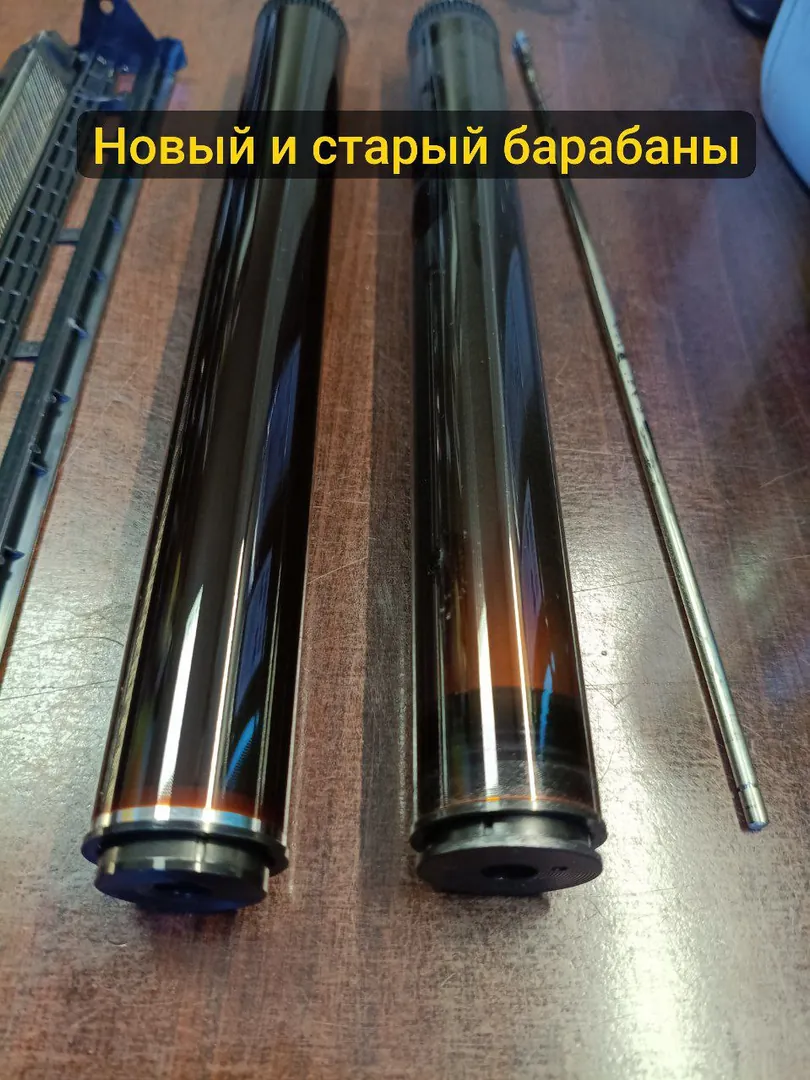

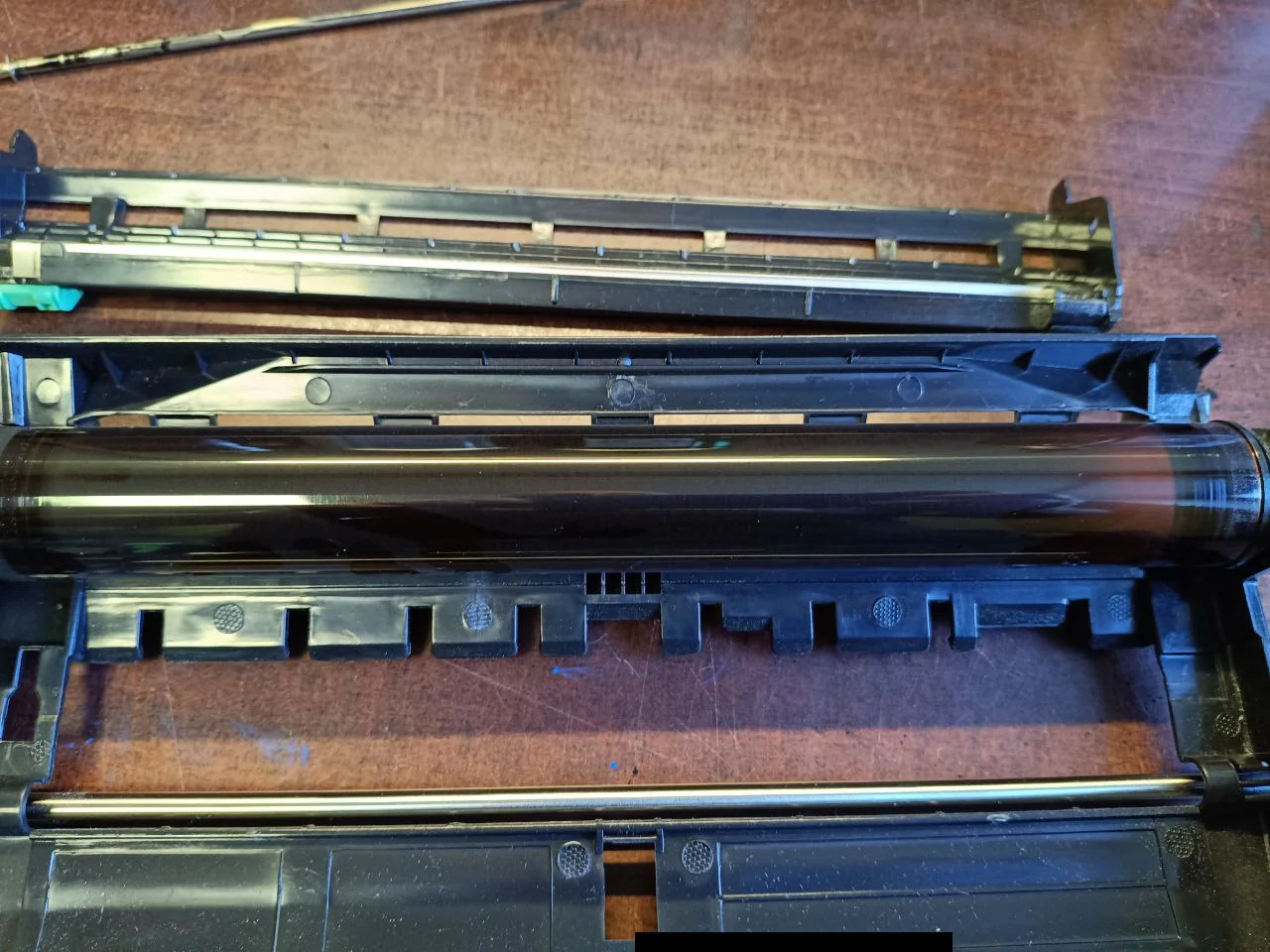

Решение: Разборка драм-картриджа, чистка и установка нового фотобарабана. Это вернуло чёткость и контрастность отпечаткам, устранив все графические артефакты.

Ключевой вывод из данного кейса: ремонт "по симптомам" здесь был бы неэффективен и дорог. Замена только барабана не остановила бы замятия и не устранила повторения изображения. Устранение замятий в печке не убрало бы серый фон и не устранило замятия в кассете. Только последовательная диагностика и устранение всех выявленных износов гарантируют долгосрочный результат.

Для владельцев оргтехники это означает: при достижении пробега в 100-150 тысяч отпечатков даже исправно работающее устройство нуждается в профилактической диагностике ключевых узлов: термоблока, узла подачи и блока барабана. Своевременное сервисное вмешательство в 3-4 раза дешевле ликвидации последствий тотального износа, продлевает жизнь устройству на десятки тысяч копий и обеспечивает стабильное качество печати.

Обслуживайте технику вовремя — это всегда экономически целесообразнее, чем сложный ремонт.
